Résistant en filetage RX24 10W 15RJ de petite taille

Produits

potentiomètre à film de carbone

Potentiomètres en plastique conducteur

Résistance de puissance élevée

Résistant en filetage RX24 10W 15RJ de petite taille

Nombre De Pièces:	50 pièces
Prix:	$0.48 - $10.00/Piece
Emballage Standard:	Emballage standard ou selon les exigences du client
Période De Livraison:	1-7 jours ouvrables
Méthode De Paiement:	T/T, L/C, D/A, D/P, Western Union
Capacité D'approvisionnement:	3,000, 000 pièces par mois

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

Chengdu

Nom de marque

BOCHEN

Certification

RoHS, REACH

Numéro de modèle

Nom du produit:

Résistant à enroulement par fil RX24 10W 15RJ

Type de produit:

Résistant en filetage

Mode de montage:

Montage du châssis

Résistance nominale:

15 ohms

Résistance Tolérance:

±1%, ±5%

Puissance nominale:

Résistez à la tension:

Pour les appareils de traitement des données, les valeurs de référence sont les suivantes:

Voltage de fonctionnement:

Pour les appareils électroniques

Plage de température:

-55℃ | +200℃

Quantité de commande min:

50 pièces

Prix:

$0.48 - $10.00/Piece

Détails d'emballage:

Emballage standard ou selon les exigences du client

Délai de livraison:

1-7 jours ouvrables

Conditions de paiement:

T/T, L/C, D/A, D/P, Western Union

Capacité d'approvisionnement:

3,000, 000 pièces par mois

Mettre en évidence:

Résistant en filetage de 10 W

Résistant à enroulement par fil de petite taille

Résistant à enroulement par câble 15RJ

Description du produit

Résistant en filetage RX24 10W 15RJ de petite taille

Définition

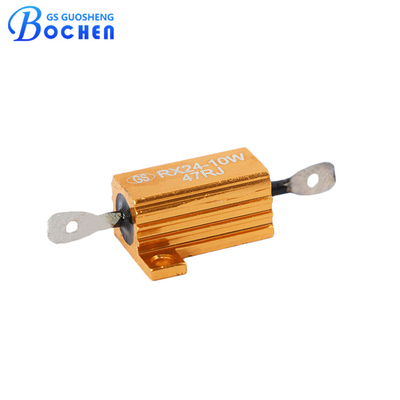

Le RX24 Aluminium Housed Wirewound Resistor est un composant de haute puissance et de précision conçu pour des applications exigeant une excellente dissipation de chaleur et des performances robustes.Cette résistance offre une gestion thermique supérieureLa construction en enroulement de fil assure des valeurs de résistance précises et une stabilité exceptionnelle, ce qui rend le RX24 idéal pour une utilisation dans les alimentations,moteurs, des machines industrielles et d'autres applications électroniques de haute puissance.

Résistant en filetage RX24 10W 15RJ de petite taille 0

Caractéristique

• Petite taille et charge élevée.
• Bloqué avec de la colle électronique.
• Installation facile et belle apparence.
• Les boulons en acier inoxydable sont résistants à la corrosion et durables.
• Utilisation d'une coque en aluminium à dissipation thermique élevée, facile à dissiper la chaleur.
• Adopter un matériau résistant à haute température comme matrice de résistance, étroitement combiné avec le fil de résistance de la matrice de résistance et la coque métallique.

Résistant en filetage RX24 10W 15RJ de petite taille 1

Spécification

Puissance nominale à 25°C(W)		Résistance Plage (Ω)	Résistance Tolérance (%)	TCR (×10- 6/°C)	Voltage (V)
Avec évier thermique	Sans évier de chaleur	Résistance Plage (Ω)	Résistance Tolérance (%)	TCR (×10- 6/°C)	Voltage (V)
5	3	0.01~ 1K	± 1, ± 5	±100, ±50	1000
10	8	0.01~ 1,5K
20	12.5	0.01~ 10K
30	15	0.01~ 27K
50	20	0.01~ 33K
75	45	0.01- 39K
100	50	0.01- 51K			2000
150	55	0.01~ 56K
200	50	0.01~ 62K
250	60	0.01- 68K
300	75	0.01- 75K.
500	200	0.01- 82K

Dimension

Résistant en filetage RX24 10W 15RJ de petite taille 2

Puissance nominale	Dimension (en mm)
Puissance nominale	L1± 1	L2± 1	L3± 1	L4± 1	Une± 1	B. Pour± 1	C± 1	D± 0.3	E± 0.3	H est± 1	h± 1	T± 0.2
RX24-5W	60	15	115	0	17	13	9.5	0.6	2.2	8	4	1.6
RX24-10W	65	20	14.5	0	23	16	11	0.7	3.5	10.5	5.2	2
RX24-25W	49	27	19	0	28	20	16	2	3.5	15.5	7	2
RX24-50W	70	50	39.5	0	28	21.5	16	2	3.5	15.5	7	2
RX24G-75W	90	70	39.5	0	28	21.5	16	2	3.5	15.5	7	2
RX24G-75W	100	66	36	0	48	37	27	4	5	26	13	3.5
RX24G-100W	130	98	71	35.5	48	37	27	4	5	26	13	3.5
RXG24G-150W	170	136	110	55	48	37	27	4	5	26	13	3.5
RXG24G-200W	190	155	126	63	48	37	27	4	5	26	13	3.5
RXG24G-200W	127	92	66	33	72	58	46	6	6	43	22.5	5
RXG24G-250W	147	112	86	43	72	58	46	6	6	43	22.5	5
RXG24G-300W	160	128	105	52	72	58	46	6	6	43	22.5	5
RXG24G-500W	230	200	175	87	72	58	46	6	6	43	22.5	5
RXG24G-800W	280	250	222	110	72	58	46	6	6	43	22.5	5
RXG24G-1000W	330	300	250	125	72	58	46	6	6	43	22.5	5

Application du projet

La résistance en aluminium RX24 est généralement utilisée dans les applications électroniques de haute puissance où une résistance de précision et une gestion thermique robuste sont requises.Les applications spécifiques comprennent::

1. Fournitures d'alimentation: Utilisées dans divers types d'alimentation pour fournir une résistance stable et contrôlée sous des charges et des conditions environnementales variables.

2Les moteurs: on les trouve dans les circuits d'entraînement des moteurs pour limiter le courant et gérer les pics de tension, assurant ainsi un fonctionnement en douceur et la protection des composants électroniques.

3Convertisseurs de fréquence: Les circuits d'onduleurs utilisent ces résistances pour contrôler le courant et la tension pendant les processus de conversion de fréquence.

4. Circuits snubber: Utilisés dans les circuits snubber pour absorber l'énergie des pics de tension transitoires et prévenir les dommages aux composants électroniques sensibles.

5Équipement industriel: couramment utilisé dans les équipements industriels tels que les machines à souder, les systèmes d'automatisation industrielle et les systèmes d'éclairage à haute puissance.

6Systèmes d'énergie renouvelable: utilisés dans les onduleurs et les convertisseurs des systèmes d'énergie solaire et éolienne pour gérer efficacement la conversion d'énergie.

7Équipement médical: On le trouve dans les alimentations électriques et les circuits de commande des équipements médicaux où la fiabilité et la précision sont essentielles.

8Télécommunications: dans les équipements de télécommunications pour stabiliser la puissance et maintenir l'intégrité du signal.

En résumé,la résistance RX24 est conçue pour des applications de haute puissance dans divers secteurs où une résistance fiable et précise est essentielle au bon fonctionnement et à la longévité des systèmes électroniques.

Résistant en filetage RX24 10W 15RJ de petite taille 3

Avantages

• Fourniture directe d'usine, sans intermédiaire.
• certificats remplis tels que:RoHS, portée, etc. et la meilleure assurance qualité.
• Capacité de production suffisante, délai de livraison court.
• Une équipe professionnelle de service après-vente.
• OEM et ODM sont disponibles.

Catalogue du produit

Résistant en filetage RX24 10W 15RJ de petite taille 4
