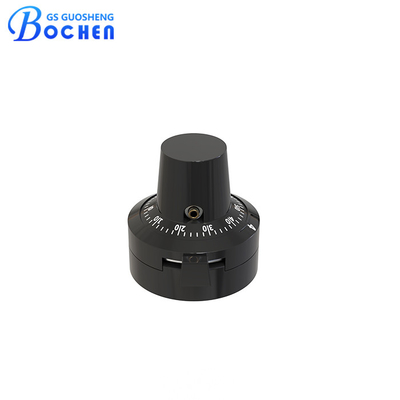

Numéro numérique de bouton de potentiomètre rotatif en métal GS03 certifié RoHS

GS03 Bouton numérique pour le potentiomètre rotatif

Un détail rapide

• 7/8" de diamètre.

• C'est analogique.

• Conçue pour l'arbre métallique.

• Il est conforme à la RoHS.

Définition

Le cadran de comptage des tours GS03 est un instrument de précision conçu pour compter et afficher avec précision les tours ou les rotations dans diverses applications mécaniques et électriques.Il est doté d'une construction robuste et d'un mécanisme d'engrenage précis qui assure des performances fiables et une durabilité même dans des environnements exigeants.

Les principales caractéristiques du cadran de comptage des tours GS03 comprennent:

1. Une grande précision:Fournit un comptage et une affichage précis des tours ou des rotations, essentiels pour les applications nécessitant une mesure et un contrôle précis.

2. Construction durable:Construit pour résister à l'usure mécanique et aux facteurs environnementaux, assurant une longévité et des performances constantes.

3. Légèreté:Offre des marquages clairs et faciles à lire, facilitant une lecture rapide et précise des tours comptés.

4. Applications polyvalentes:Convient à un large éventail d'utilisations, notamment dans les machines industrielles, l'étalonnage des équipements et les appareils électroniques où le comptage et le contrôle précis sont essentiels.

Qu'il soit utilisé dans les machines de production, les instruments de laboratoire ou les équipements d'essai électroniques, le cadran de comptage des tours GS03 se distingue par sa fiabilité et sa précision,ce qui en fait un choix privilégié pour les ingénieurs et les techniciens ayant besoin de capacités de mesure de rotation précises.

Spécification

Nombre de tours: 0 à 15.
Divisions de composition: 50 par tour.
Légèreté - Plus de 10 tours: 2 pièces sur 1000.
Le couple avec le frein activé: 6,95 oz. (500 g-cm) minimum.
Marquage: noir sur fond de chrome poli.
Le frein de verrouillage: oui.
Écrou de réglage: UNC N2-56, un inclus.
Le couple de serrage de vis est réglé au minimum à 16,94 N-cm (1,5 lb-in).
Il y a une clé hexagonale.
Extension de l'arbre au-delà du panneau: 18,1 mm (0,712 pouces) minimum 22,2 mm (0,875 pouces) maximum.
Extension de la coque au-delà du panneau: 9,53 mm (0,375 pouces) maximum.

Dimension

Emballage

Spécification de l'emballage: 50 pièces/boîte, 200 pièces/petit carton; 1000 pièces/carte mère/65*35*30cm/22KG.

Application du projet

Le cadran de comptage des tours GS03 est un dispositif de précision utilisé pour mesurer et afficher avec précision le nombre de tours effectués par un composant rotatif, tel qu'un potentiomètre ou un condensateur variable.Il est couramment utilisé dans divers dispositifs spécifiques dans plusieurs industriesVoici quelques applications clés:

Équipement industriel:
Panneaux de commande: utilisés pour le réglage et l'étalonnage précis des réglages de commande dans les machines industrielles et les systèmes d'automatisation.
Instruments d'essai et de mesure: essentiels pour le réglage précis des résistances et condensateurs variables dans des appareils tels que les oscilloscopes, les générateurs de signal et les multimètres.
Dispositifs de communication:
Émetteurs-récepteurs radio: utilisés dans des réglages de fréquence de réglage fin pour une communication claire et stable.
Tuners d'antenne: utilisés pour régler et mesurer les virages dans les bobines de réglage pour une réception et une transmission optimales du signal.
Produits médicaux:
Équipement de diagnostic: assure une étalonnage précise des appareils d'imagerie tels que les scanners IRM et CT, contribuant à des résultats de diagnostic précis.
Instruments de laboratoire: utilisés dans des équipements tels que des spectromètres et des centrifugeuses pour un réglage fin des paramètres de fonctionnement.
Aérospatiale et défense:
Systèmes d'avionique: essentiels pour le réglage et la surveillance des paramètres de contrôle des instruments de vol et des systèmes de navigation.
Équipement de communication militaire: utilisé pour le contrôle et l'étalonnage précis de divers dispositifs de communication et de navigation.
Produits électroniques de consommation:
Équipement audio haut de gamme: Assure un réglage précis des réglages audio dans les amplificateurs et les équalisateurs pour une qualité sonore supérieure.
Systèmes d'automatisation domestique: utilisés dans les appareils nécessitant une étalonnage précise pour des performances optimales.
Systèmes automobiles:
Outils d'essai et d'étalonnage du moteur: utilisés pour le réglage fin et les réglages de mesure dans les équipements d'essai utilisés pour le diagnostic et le réglage des performances du moteur.
Étalonnage du tableau de bord: assure un étalonnage précis des cadrans et des jauges dans les panneaux de commande automobiles.
Systèmes d'énergie renouvelable:
Invertisseurs d'énergie solaire: utilisés pour régler avec précision les réglages de tension et de courant afin d'optimiser l'efficacité de la conversion d'énergie.
Contrôleurs de turbines éoliennes: assure une étalonnage précise des paramètres de contrôle pour une production et une stabilité d'énergie maximales.
Équipement de recherche scientifique:
Microscopes et instruments optiques: utilisés pour le réglage et l'étalonnage de la mise au point et d'autres réglages.
Accélérateurs de particules: essentiels pour un contrôle précis dans les configurations expérimentales nécessitant une mesure précise des réglages.


Le cadran de comptage des tours GS03 est un composant polyvalent et fiable, essentiel pour la mesure et le contrôle précis dans un large éventail de systèmes et d'appareils électroniques avancés.Son application dans divers secteurs souligne son importance pour obtenir des performances précises et cohérentes.

Avantages

• Fourniture directe d'usine, pas d'intermédiaires.

• Certificats complétés tels que RoHS, REACH, etc. et assurance de la meilleure qualité.

• Capacité de production suffisante, délai de livraison court.

• Une équipe de service après-vente professionnelle.

• OEM et ODM sont disponibles.

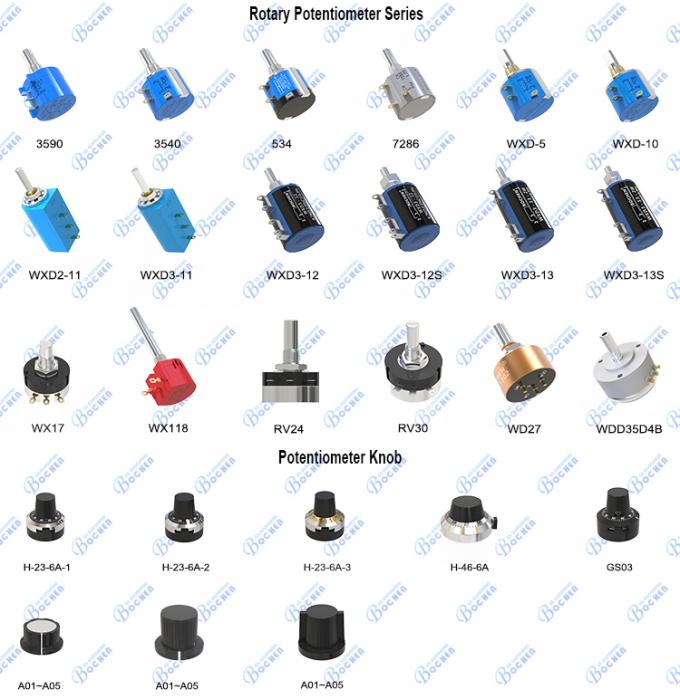

Catalogue du produit
