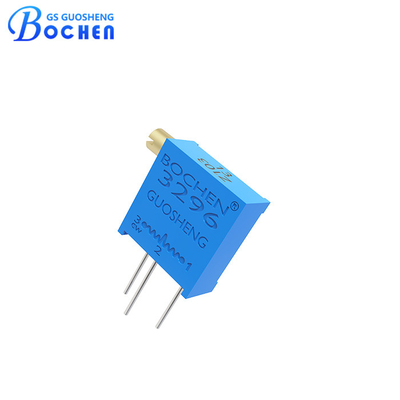

3296Z Potentiomètre de découpage Cermet 1k 5k 10k 50k 100k 200k Ohms

Produits

potentiomètre à film de carbone

Potentiomètres en plastique conducteur

Résistance de puissance élevée

3296Z Potentiomètre de découpage Cermet 1k 5k 10k 50k 100k 200k Ohms

Nombre De Pièces:	100 pièces
Prix:	$0.048 - $0.90/Piece
Emballage Standard:	Emballage standard 50 pièces par tube
Période De Livraison:	1-7 jours ouvrables
Méthode De Paiement:	T/T, L/C, D/A, D/P, Western Union
Capacité D'approvisionnement:	10000000 morceaux par mois

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

Chengdu

Nom de marque

BOCHEN

Certification

RoHS, Reach

Numéro de modèle

3296Z

Product Name:

3296Z 1k 5k 10k 50k 100k 200k Ohms Cermet Trimmer Trimpot Trimming Potentiometer

Resiative Element:

Cermet

Adjustment Style:

Side adjustment

Mounting Method:

Through hole

Product Style:

Multi-turn

Range Of Nominal Resistance:

10Ω-5MΩ

Puissance nominale (maximum 300 volts):

Pour les appareils à haute température:

Resistance Tolerance:

Contact Resistance Variation (CRV):

≤3%R or 3Ω

Rotational Life:

200 Cycles、ΔR≤±3%R

Total Mechanical Travel:

30±2 Turns

Des voyages efficaces:

25 ± 2 tours

Quantité de commande min:

100 pièces

Prix:

$0.048 - $0.90/Piece

Détails d'emballage:

Emballage standard 50 pièces par tube

Délai de livraison:

1-7 jours ouvrables

Conditions de paiement:

T/T, L/C, D/A, D/P, Western Union

Capacité d'approvisionnement:

10000000 morceaux par mois

Mettre en évidence:

Le potentiomètre de 50k Trimmer

potentiomètre de 3296 trimmers

Le potentiomètre 200k 3296

Description du produit

3296Z 1k 5k 10k 50k 100k 200k Ohms Trimmer à cermet Trimpot Potentiomètre de découpage

Un détail rapide

• les personnes âgéesMulti-tour, Cermet, scellé.

• les personnes âgéesArbre de réglage latéral.

• les personnes âgéesPetite taille et haute précision.

• les personnes âgéesVoyage effectif 25 ± 2 tours.

• les personnes âgéesVariation de la résistance au contact ≤ 3%R ou 3Ω.

• les personnes âgéesLa précision peut être ajustée, les performances stables et fiables.

Définition

Le potentiomètre 3296Z est un composant robuste conçu pour des réglages de précision dans les circuits électroniques.assurant la longévité dans diverses applicationsMalgré sa taille compacte, il offre une grande précision, ce qui le rend approprié pour des projets électroniques complexes.offrant une flexibilité pour répondre à des exigences spécifiques de réglage tout en assurant des performances stables et fiablesAvec un arbre de réglage latéral, il facilite des réglages faciles et pratiques pendant l'installation et le fonctionnement.répondre à un large éventail de besoins en circuitsIl est doté d'une puissance nominale de 0,5 W à 70 °C, ce qui lui permet de maintenir des performances optimales même dans des conditions de température extrêmes.permettant des réglages précis et précisLe potentiomètre 3296Z est l'incarnation de la durabilité, de la précision et de la fiabilité, ce qui en fait un composant indispensable des systèmes électroniques.

Spécification

Caractéristiques électriques	Plage de résistance nominale	10Ω à 5MΩ
	Résistance Tolérance	± 10%
	Résistance terminale	≤ ± 1% R ou 3Ω
	Variation de la résistance au contact (CRV)	≤ 3%R ou 3Ω
	Résistance à l'isolation	500 Vdc. R1≥1GΩ
	Résistez à la tension	101Pour les appareils à haute tension, le réglage doit être effectué à l'aide d'un régulateur de pression.
	Résistance diélectrique Niveau de la mer	500 Vac ((1 min.)
	Des voyages efficaces	25° ± 2° tournées
Caractéristiques de l'environnement	Résistance thermique de soudage	Loterie par ondes: Température: 260 °C ± 5 °C, T: 3 ± 1 secondes. à l'aide d'un procédé de soudage à base de fer: Température: 320 °C ± 5 °C, T: ≤ 2 secondes.
	Puissance nominale (maximum 300 volts)	70oC, 0,5W; 125oC, 0W
	Plage de température	-55°C à + 125°C
	Coefficient de température	Pour les appareils de traitement des eaux usées, la température maximale de l'air doit être de 0,25 °C.
	Variation de température	Le taux d'émission de CO2 de l'électricité doit être supérieur ou égal à 0,5%.
	La collision	Pour les appareils à haute fréquence, la fréquence d'écoulement doit être supérieure ou égale à 0,7 Hz.
	Vibration	100G, ΔR≤±1%R, Δ(Uab/Uac) ≤±2%
	Résistance électrique à 70 °C	1000 heures @ 70oC Puissance nominale; ΔR≤±3%R
	Durée de vie en rotation	200 cycles, ΔR≤±3%R
Caractéristiques physiques	Voyage mécanique total	30 ± 2 tours
	Le couple de démarrage	≤ 25 mN.m
	Le couple de l'embrayage	≤ 35 mN.m

Dimension

3296Z Potentiomètre de découpage Cermet 1k 5k 10k 50k 100k 200k Ohms 0

Emballage

Spécification de l'emballage: 50 pièces par tube.

3296Z Potentiomètre de découpage Cermet 1k 5k 10k 50k 100k 200k Ohms 1

Application du projet

Le potentiomètre 3296Z est largement utilisé dans diverses applications en raison de sa précision, de sa durabilité et de sa polyvalence.Voici quelques domaines d'application courants pour ce type de potentiomètre de trimmer:

• les personnes âgéesÉquipement de télécommunications:Utilisé pour affiner les circuits de traitement du signal et maintenir l'intégrité du signal.

• les personnes âgéesSystèmes de contrôle industriels:Utilisé dans les contrôleurs et les systèmes d'automatisation pour l'étalonnage et le réglage des paramètres de contrôle.

• les personnes âgéesProduits médicaux:Utilisé dans les instruments médicaux pour le contrôle et l'étalonnage précis d'équipements sensibles.

• les personnes âgéesProduits électroniques de consommation:On le trouve dans des appareils comme les équipements audio, les téléviseurs et autres appareils électroniques domestiques pour régler les paramètres et les performances de réglage.

• les personnes âgéesélectronique automobile:Utilisé dans diverses applications automobiles, telles que l'étalonnage des capteurs et les modules de commande.

• les personnes âgéesInstruments d'essai et de mesure:Essentiel dans les instruments de laboratoire et de terrain pour des fonctions de mesure et d'étalonnage précises.

• les personnes âgéesLes sources d'alimentation:Utilisé dans les unités d'alimentation pour régler avec précision les réglages de tension et de courant.

• les personnes âgéesCircuits RF et micro-ondes:Utilisé pour régler et faire correspondre l'impédance dans les circuits à haute fréquence.

• les personnes âgéesAérospatiale et défense:Appliqué dans l'avionique et les systèmes de défense pour un contrôle précis et une fiabilité dans des environnements difficiles.

3296Z Potentiomètre de découpage Cermet 1k 5k 10k 50k 100k 200k Ohms 2

Dans l'ensemble, le potentiomètre 3296Z est un composant essentiel dans toute application nécessitant un réglage précis de la résistance et une grande fiabilité.

L' avantage:

• Fourniture directe d'usine, sans intermédiaire.
• Certificats complets tels que RoHS, REACH, etc. et assurance de la meilleure qualité.
• Capacité de production suffisante, délai de livraison court.
• Une équipe professionnelle de service après-vente.
• OEM et ODM sont disponibles.
