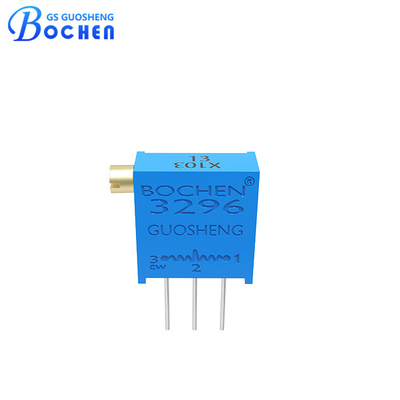

3296X 0,5W Multiturn Cermet Trimmer Potentiomètre réglage latéral du trimpot

Produits

potentiomètre à film de carbone

Potentiomètres en plastique conducteur

Résistance de puissance élevée

3296X 0,5W Multiturn Cermet Trimmer Potentiomètre réglage latéral du trimpot

Nombre De Pièces:	100 pièces
Prix:	$0.048 - $0.90/Piece
Emballage Standard:	Emballage standard 50 pièces par tube
Période De Livraison:	1-7 jours ouvrables
Méthode De Paiement:	T/T, L/C, D/A, D/P, Western Union
Capacité D'approvisionnement:	10000000 morceaux par mois

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

Chengdu

Nom de marque

BOCHEN

Certification

RoHS, Reach

Numéro de modèle

3296X

Product Name:

3296X 0.5W Variable Resistor Side Adjustment Multiturn Cermet Trimmer Trimming Potentiometers

Product Type:

Trimmer Resistors

Type d'élément:

Cermet

Termination Style:

PC Pin

Mounting Style:

PCB Mount

Puissance nominale (maximum 300 volts):

Pour les appareils à haute température:

Range Of Nominal Resistance:

10Ω-5MΩ

Resistance Tolerance:

Contact Resistance Variation (CRV):

≤3%R or 3Ω

Effective Travel:

25（±2）Turns

Rotational Life:

200 Cycles、ΔR≤±3%R

Total Mechanical Travel:

30±2 Turns

Quantité de commande min:

100 pièces

Prix:

$0.048 - $0.90/Piece

Détails d'emballage:

Emballage standard 50 pièces par tube

Délai de livraison:

1-7 jours ouvrables

Conditions de paiement:

T/T, L/C, D/A, D/P, Western Union

Capacité d'approvisionnement:

10000000 morceaux par mois

Mettre en évidence:

3296X Potentiomètre à découpage

0.5W Potentiomètre de découpage

réglage latéral 3296 trimpot

Description du produit

3296X 0.5W Résistant variable réglage latéral Multiturn Cermet Trimmer Potentiomètres de découpage

Un détail rapide

• les personnes âgées0.5W à70°C. Je vous en prie.

• les personnes âgéesDeux styles terminaux.

• les personnes âgéesDisposition linéaire des broches.

• les personnes âgéesArbre de réglage horizontal.

• les personnes âgées Voyage mécanique total de 30 ± 2 tours.

• les personnes âgéesLa résistance varie de 10 ohms à 5M ohms.

• les personnes âgéesL'arbre de réglage de 8 mm peut être personnalisé.

• les personnes âgéesProfil de carrosserie mince, haute précision et performance fiable.

Définition

Le potentiomètre 3296X est un composant polyvalent conçu pour les réglages de précision dans les circuits électroniques.Ce potentiomètre de précision prédéfini à plusieurs tours offre une plage de résistance allant de 10Ω à 5MΩ, répondant à un large éventail d'exigences de circuit. Avec une puissance nominale de 0,5 W à 70 °C, il assure une performance fiable dans des conditions de température variables.ce potentiomètre permet des réglages précis et précisEn outre, il offre la possibilité de personnalisation avec un arbre de réglage de 8 mm de long, offrant une flexibilité dans l'installation et le fonctionnement.Le potentiomètre 3296X est conçu pour fournir des performances constantes et précises, ce qui en fait un choix idéal pour les applications électroniques exigeantes.

Spécification

Caractéristiques électriques	Plage de résistance nominale	10Ω à 5MΩ
	Résistance Tolérance	± 10%
	Résistance terminale	≤ ± 1% R ou 3Ω
	Variation de la résistance au contact (CRV)	≤ 3%R ou 3Ω
	Résistance à l'isolation	500 Vdc. R1≥1GΩ
	Résistez à la tension	101Pour les appareils à haute tension, le réglage doit être effectué à l'aide d'un régulateur de pression.
	Résistance diélectrique Niveau de la mer	500 Vac ((1 min.)
	Des voyages efficaces	25° ± 2° tournées
Caractéristiques de l'environnement	Résistance thermique de soudage	Loterie par ondes: Température: 260 °C ± 5 °C, T: 3 ± 1 secondes. à l'aide d'un procédé de soudage à base de fer: Température: 320 °C ± 5 °C, T: ≤ 2 secondes.
	Puissance nominale (maximum 300 volts)	70oC, 0,5W; 125oC, 0W
	Plage de température	-55°C à + 125°C
	Coefficient de température	Pour les appareils de traitement des eaux usées, la température maximale de l'air doit être de 0,25 °C.
	Variation de température	Le taux d'émission de CO2 de l'électricité doit être supérieur ou égal à 0,5%.
	La collision	Pour les appareils à haute fréquence, la fréquence d'écoulement doit être supérieure ou égale à 0,7 Hz.
	Vibration	100G, ΔR≤±1%R, Δ(Uab/Uac) ≤±2%
	Résistance électrique à 70 °C	1000 heures @ 70oC Puissance nominale; ΔR≤±3%R
	Durée de vie en rotation	200 cycles, ΔR≤±3%R
Caractéristiques physiques	Voyage mécanique total	30 ± 2 tours
	Le couple de démarrage	≤ 25 mN.m
	Le couple de l'embrayage	≤ 35 mN.m

Dimension

Deux styles terminaux:

Dimensions en mm, tolérances ± 0,30 mm, sauf indication contraire.

3296X 0,5W Multiturn Cermet Trimmer Potentiomètre réglage latéral du trimpot 0

3296X 0,5W Multiturn Cermet Trimmer Potentiomètre réglage latéral du trimpot 1

Emballage

Spécification de l'emballage: 50 pièces par tube.

3296X 0,5W Multiturn Cermet Trimmer Potentiomètre réglage latéral du trimpot 2

Application du projet

• Équipement de télécommunications:Utilisé pour affiner les circuits de traitement du signal et maintenir l'intégrité du signal.

• Systèmes de contrôle industriels:Utilisé dans les contrôleurs et les systèmes d'automatisation pour l'étalonnage et le réglage des paramètres de contrôle.

• Produits médicaux:Utilisé dans les instruments médicaux pour le contrôle et l'étalonnage précis d'équipements sensibles.

• Produits électroniques de consommation:On le trouve dans des appareils comme les équipements audio, les téléviseurs et autres appareils électroniques domestiques pour régler les paramètres et les performances de réglage.

• électronique automobile:Utilisé dans diverses applications automobiles, telles que l'étalonnage des capteurs et les modules de commande.

• Instruments d'essai et de mesure:Essentiel dans les instruments de laboratoire et de terrain pour des fonctions de mesure et d'étalonnage précises.

• Les sources d'alimentation:Utilisé dans les unités d'alimentation pour régler avec précision les réglages de tension et de courant.

• Circuits RF et micro-ondes:Utilisé pour régler et faire correspondre l'impédance dans les circuits à haute fréquence.

• Aérospatiale et défense:Appliqué dans l'avionique et les systèmes de défense pour un contrôle précis et une fiabilité dans des environnements difficiles.

Avantages

• Fourniture directe d'usine, sans intermédiaire.
• certificats remplis tels que:RoHS, portée, etc. et la meilleure assurance qualité.
• Capacité de production suffisante, délai de livraison court.
• Une équipe professionnelle de service après-vente.
• OEM et ODM sont disponibles.
