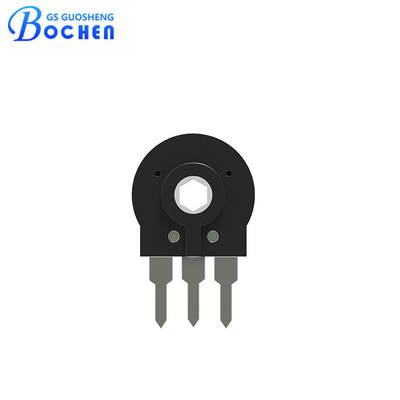

PT10 10 mm Potentiomètre horizontale à film de carbone à travers le trou

Produits

potentiomètre à film de carbone

Potentiomètres en plastique conducteur

Résistance de puissance élevée

PT10 10 mm Potentiomètre horizontale à film de carbone à travers le trou

Nombre De Pièces:	100 pièces
Prix:	$0.075 - $0.80/piece
Emballage Standard:	500 pièces/sac en plastique; 2000 pièces/petit carton; 10000 pièces/mestre carton.
Période De Livraison:	1-7 jours ouvrables
Méthode De Paiement:	T/T, L/C, D/A, D/P, Western Union
Capacité D'approvisionnement:	3,000, 000 pièces par mois

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

Chengdu

Nom de marque

BOCHEN

Certification

RoHS, Reach

Numéro de modèle

Product Name:

PT10 10mm Horizontal Adjustment Through Hole Cermet Trimmer Carbon Film Potentiometer

Product Type:

Single turn trimmer

Termination Style:

Through Hole

Adjustment:

Side Adjust

Element Type:

Carbon

Nominal Resistance Range:

100Ω to 5MΩ

Standard Resistance Tolerance:

± 20%

Nominal power 50°C (122°F):

50°C, 0.15 W

Electrical rotation angle:

220° ± 20°

Mechanical rotation angle:

235° ± 5°

Quantité de commande min:

100 pièces

Prix:

$0.075 - $0.80/piece

Détails d'emballage:

500 pièces/sac en plastique; 2000 pièces/petit carton; 10000 pièces/mestre carton.

Délai de livraison:

1-7 jours ouvrables

Conditions de paiement:

T/T, L/C, D/A, D/P, Western Union

Capacité d'approvisionnement:

3,000, 000 pièces par mois

Mettre en évidence:

Potentiomètre à film de carbone de 10 mm

Potentiomètre à film de carbone horizontal

Potentiomètre horizontale Cermet

Description du produit

PT10 10 mm réglage horizontal à travers le trou Potentiomètre de film de carbone à découpage Cermet

Un détail rapide

• Excellente performance (linéarité allant jusqu'à 3%).
• élément résistant au carbone ou au cérmet.
• Jusqu'à 16 détente mécaniques pour la rétroaction tactile.
• Jusqu'à 100 000 cycles de vie.
• Protection IP54.
• Des emballages de chargeurs pour insertion automatique sont disponibles.
• Polyester / substrat en aluminium.
• L'essuie-glace est positionné à 50% ou dans le sens horaire.
• Arbre et boutons lâches et assemblés.
• les cônes linéaires, logarithmiques et anti-logarithmiques.
• Des plastiques auto-extinguibles (UL 94V-0) sont disponibles.
• L'interrupteur SPDT et la version à couple faible sont disponibles.

Définition

Le potentiomètre de trimmer en carbone PT10 est un composant polyvalent et robuste d'un diamètre de 10 mm, conçu pour des réglages de résistance précis dans divers circuits électroniques.Il est doté d'un élément de carbone pour des performances fiables et une stabilité à long terme.La conception de réglage latéral permet un réglage facile et pratique, tandis que le montage à travers le trou assure une fixation sécurisée aux cartes de circuits imprimés (PCB).Le potentiomètre offre une plage de résistance standard de 100Ω à 5MΩ avec une tolérance de 20%Il a une puissance nominale de 0,15 W à 50°C, ce qui le rend adapté aux applications à faible puissance.fournir des réglages précis et fluidesEn outre, le PT10 fonctionne efficacement dans une plage de température de -25°C à +70°C, ce qui le rend adaptable à une utilisation dans diverses conditions environnementales.

Spécification

Spécifications électriques	À l'étroit	Je suis Lin.
	Plage de résistance standard	100Ω ≤ Rn ≤ 5MΩ
	Tolérance à la résistance standard	± 20%
	Voltage max.	200 VDC
	Puissance nominale à 50 °C (122 °F)	50°C, 0,15 W
	Résistance résiduelle	≤ 0,5% de Rn (5Ω min.)
	Résistance au bruit équivalente	≤ 3% de Rn (3Ω min.)
	Température de fonctionnement	-25°C à +70°C
Spécifications mécaniques	Angle de rotation mécanique	235° ± 5°
	Angle de rotation électrique	220° ± 20°
	Le couple de rotation	00,4 à 2 Ncm (0,6 à 2,7 onces)
	Arrêtez le couple	> 5 Ncm (> 7 onces)
	Force de poussée-tirée sur le rotor	> 49N
	La vie	Jusqu'à 100 000 cycles
Tests environnementaux	Durée de vie électrique	10,000h à 50°C; 0,15 W; ± 5%
	Vie mécanique	1000 cycles à 10 à 15 cpm; ±3 % (Rn < 1M)
	Coefficient de température	¥25°C; +70°C; ±300 ppm/°C (Rn < 100K)
	Cycles thermiques	16h à 85°C et 2h à -25°C; ±2,5%
	Chaleur humide	500h à 40°C et 95% relative; ±5%
	Vibration	2 heures par plan à 10 Hz - 55 Hz; ± 2%
	Réservation	6 mois à 23°C ± 2°C et à 50% de RH; ± 2,5%

Dimension

Dimensions en mm, tolérances ± 0,30 mm, sauf indication contraire.

H01-2,5 mm

PT10 10 mm Potentiomètre horizontale à film de carbone à travers le trou 0

H04-3,8 mm

PT10 10 mm Potentiomètre horizontale à film de carbone à travers le trou 1

H05-5 mm

PT10 10 mm Potentiomètre horizontale à film de carbone à travers le trou 2

H07-3,8 mm

PT10 10 mm Potentiomètre horizontale à film de carbone à travers le trou 3

Emballage

Spécification de l'emballage: 500 pièces/sac en plastique; 2000 pièces/petit carton; 10000 pièces/mestre carton.

Application du projet

• Sélection du programme de l'appareil.
• réglage du thermostat.
• Les relais de réglage et de commande.
• Produits électroniques grand public.
• commandes d'outils électriques.
• Équipement d'essai et de mesure.

Avantages

• Fourniture directe d'usine, sans intermédiaire.
• Certificats complétés tels que RoHS, REACH,etc. et la meilleure assurance qualité.
• Capacité de production suffisante, délai de livraison court.
• Une équipe professionnelle de service après-vente.
• OEM et ODM sont disponibles.
